S3D 설계 데이터의 반복 처리와 검사를 자동화
Toyo Engineering Automates Complex Engineering Processes with Alteryx
공식 원문 보기SOURCE SUMMARY
원문 핵심 요약
Toyo Engineering의 공급업체 고객 사례 · 원문 발행일 미확인

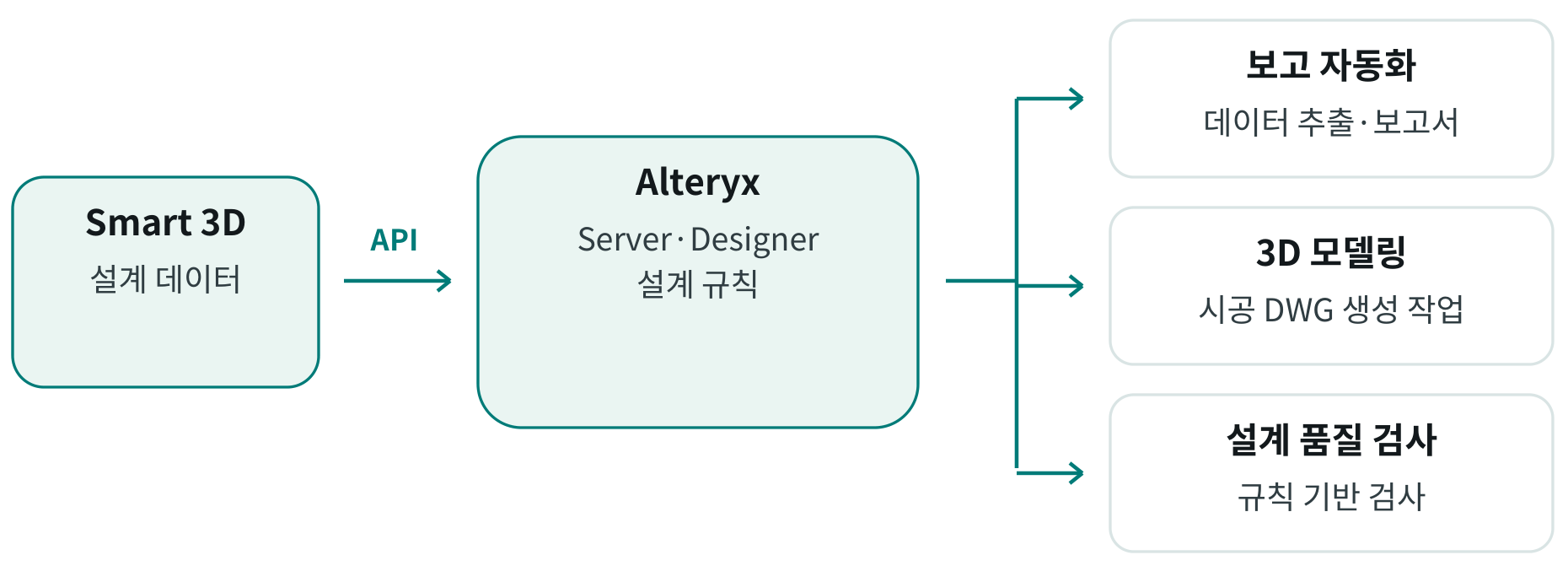

API와 설계 규칙으로 반복 작업 연결
TOYO는 Alteryx Server·Designer를 S3D와 API로 연결해 데이터 추출·보고·3D 모델링·설계 품질 검사를 자동화했다.
- 한 프로젝트의 절감 시간 추정
- 38,000시간 초과
시공 DWG 생성에 필요한 복잡한 3D 모델링 작업
- 같은 작업의 공수 감소 추정
- 85%
3D CAD R&D 담당자의 동일 프로젝트 추정치
같은 성과 추정의 두 표현이다. 기간·산식·대조군은 미공개이며 연간 전사 절감으로 환산하지 않는다.
여러 프로젝트의 보고 운영
일일 보고 자동 생성
팀은 100개 초과 일정으로 250종 보고서와 1,700개 파일을 매일 생성한다고 밝혔다.
원문의 핵심 논점
반복 추출의 재사용
SQL·CSV·Excel 작업에서 전환
테이블 결합과 수작업 복사를 API 연결·설계 규칙·재실행 가능한 흐름으로 줄였다.
품질 검사와 인력 활용
검토·재작업을 줄이는 목적
도면 검사·현장 재작업 감소를 정성적으로 설명하며 확보한 시간을 교육·설계 품질 개선에 활용했다.
과거 데이터의 AI 원가 예측은 향후 구상이며 구현 완료 기능이 아니다.

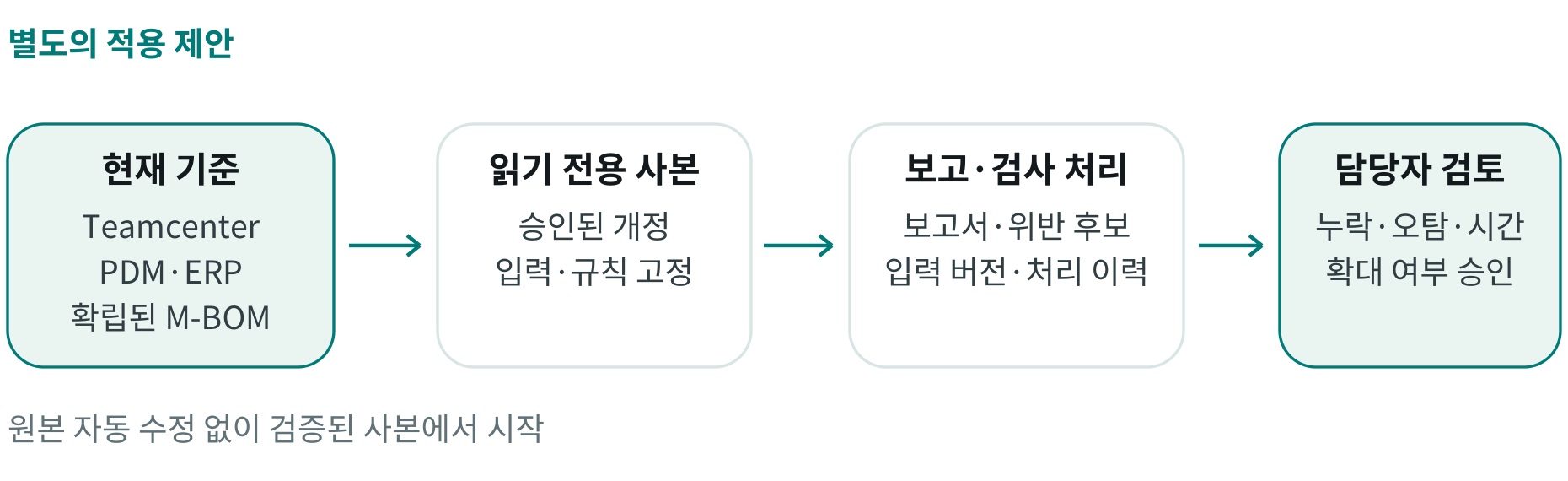

APPLICATION PROPOSAL
별도의 적용 제안
설계 검토자료 생성과 품질 규칙의 병행 검증
기존 데이터 기준으로 반복 처리만 자동화
우리의 제안 · 한 제품군의 승인된 개정 사본
기존 시스템의 읽기 전용 추출본으로 시작
추출과 규칙 고정
품목·개정·속성·연결 기준을 고정하고 담당자가 검토자료와 검사 규칙의 정답을 준비한다.
보고·검사 흐름 작성
검증된 추출본에서 보고서와 규칙 위반 후보를 생성하고 입력 버전·처리 이력을 남긴다.
기존 결과와 대조
담당자가 기존 결과와 누락·오탐·총 소요시간을 비교한 뒤 운영 확대 여부를 결정한다.
시범에서 직접 확인할 지표
총 처리시간
추출부터 담당자의 결과 확인·수정 완료까지 걸린 시간
검사 재현율
기준 사례의 실제 규칙 위반 중 자동 검사에서 발견한 비율
오탐 비율
규칙 위반 후보 중 담당자가 정상으로 판정한 비율
동일 입력 재현성
같은 입력·규칙 버전으로 다시 실행했을 때 결과가 일치한 비율
기준선과 승인 책임
기존 시스템 기준
Teamcenter·PDM·ERP와 확립된 M-BOM 정합성을 유지하고 대체를 전제하지 않음
원본과 쓰기 분리
읽기 전용 사본을 사용하며 원본 BOM·설계 데이터·생산지시를 자동 수정하지 않음
설계 책임 유지
검사 후보의 확정과 변경 승인·릴리스는 설계·품질 담당자가 수행
효과의 범위 제한
TOYO 수치를 목표로 복제하지 않고 시범 공수와 실제 지출 감소를 구분
- 입력·규칙 고정
- 보고·검사 실행
- 품질·시간 대조
- 확대 여부 승인
