SOURCE SUMMARY
원문 핵심 요약

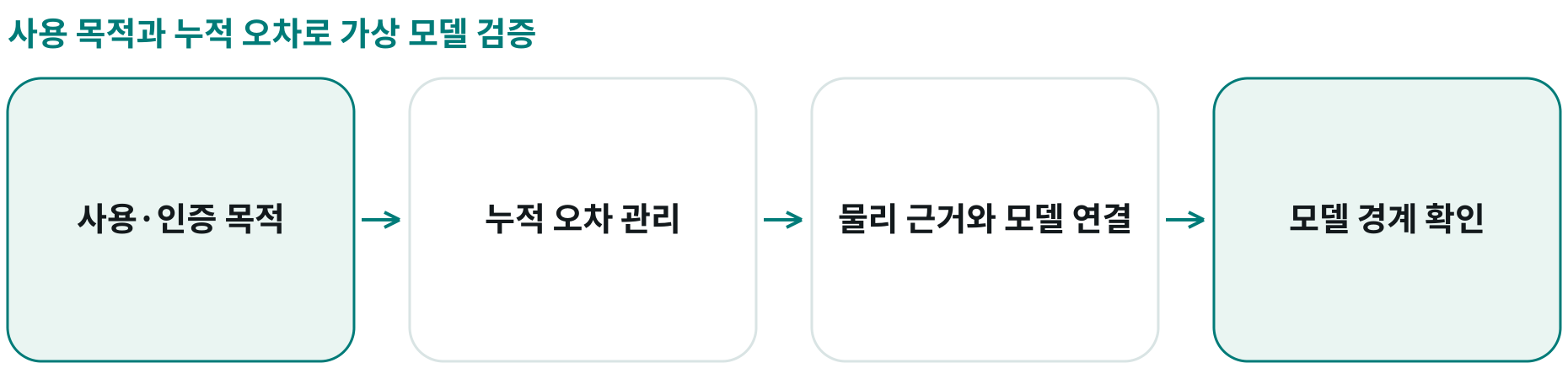

2024년 4월 원문의 관점 · 설계·시험·생산의 물리 데이터와 가상 모델 연결
의사결정에 쓸 수 있는 가상 모델
완벽한 모사가 아니라 허용 오차 안의 검증 가능한 예측
사용 목적에서 출발
실제 사용·검증 요건에 필요한 모델 정확도를 정한다
누적 오차 관리
측정·모델·연결 단계의 오차를 합리적으로 통제한다
물리 세계와 연결
설계·제조·시험·운영의 근거와 모델을 일관되게 유지한다
원문이 설명하는 검증 원리; 특정 모델의 정확도나 인증을 보장하지 않음
Danone Opole 공장 사례
에너지 사용 감소
40%
데이터·교육·설비 연결·업무 소프트웨어 결합
노동 생산성 향상
50%
동일 공장 사례; 모델 단독 효과 아님
가상화가 실제 성과로 이어지는 조건
데이터와 IT
충분한 품질과 연결
현실을 대표하는 데이터와 시스템 연결 가능성을 먼저 점검한다.
작은 검증에서 확산
측정 가능한 적용
구체적인 초기 과제를 완수하고 작동 조건을 다른 영역에 재사용한다.
사람과 통합
모델 유지 역량과 문화
서로 다른 모델을 전문가가 연결하고 현장이 변화에 맞춰 모델을 개선할 역량을 갖춘다.
모델 경계를 벗어나는 새로운 시스템에는 물리적 시제품과 시험이 여전히 필요하다.
APPLICATION PROPOSAL
별도의 적용 제안

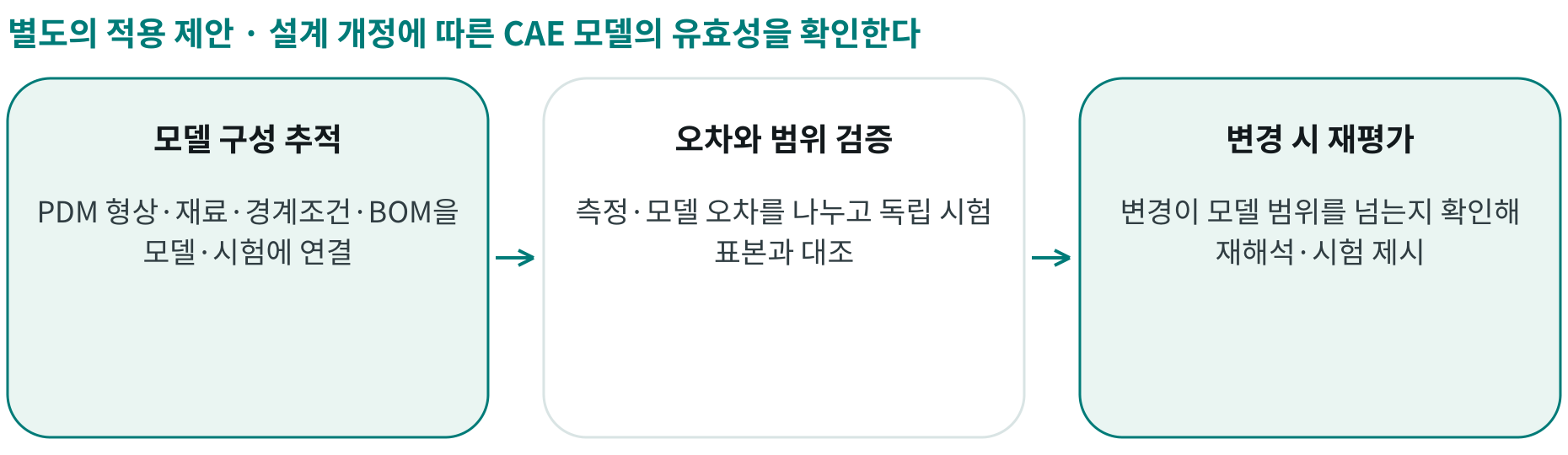

설계 개정에 따른 CAE 모델의 유효성을 확인한다
한 하위시스템의 모델·시험·개정 근거를 연결한 검증 패키지
제안 범위 · 하위시스템 1개 · 기존 시험 데이터
과거 설계·시험 결과의 재현과 오차 분석부터 시작
모델 구성 추적
PDM 형상·재료·경계조건·해석 설정·BOM 개정을 모델과 시험 조건에 연결
오차와 범위 검증
측정 오차와 모델 오차를 구분하고 사용 범위별 예측 결과를 독립 시험 표본과 대조
변경 시 재평가
부품·재료·조건 변경이 모델 범위를 넘는지 확인해 재해석·물리 시험·추가 검증 후보 제시
빠른 해석보다 검증된 적용 범위를 확인
구성 추적률
모델과 물리 시험에 사용된 형상·재료·개정·조건을 확인할 수 있는 비율
예측 오차
검증 표본의 조건별 오차와 경계 밖 사례를 분리
개정 재검토 시간
변경 후 적용 가능 범위와 필요한 추가 시험을 판단하는 전체 시간
물리 시험 대체는 별도의 기술 승인 사항
허용 오차
설계·시험 책임자가 용도별 허용 오차와 불확실성 기준을 승인
범위 밖 처리
학습·검증 범위 밖 조건은 근거 부족으로 표시하고 물리 검증을 우선
인증·배포
규정·안전 시험 생략과 공식 모델 배포는 담당자의 별도 승인 후 수행
- 모델·시험 구성 연결
- 독립 표본 오차 검증
- 설계 개정 영향 재현
- 용도별 사용 범위 승인
