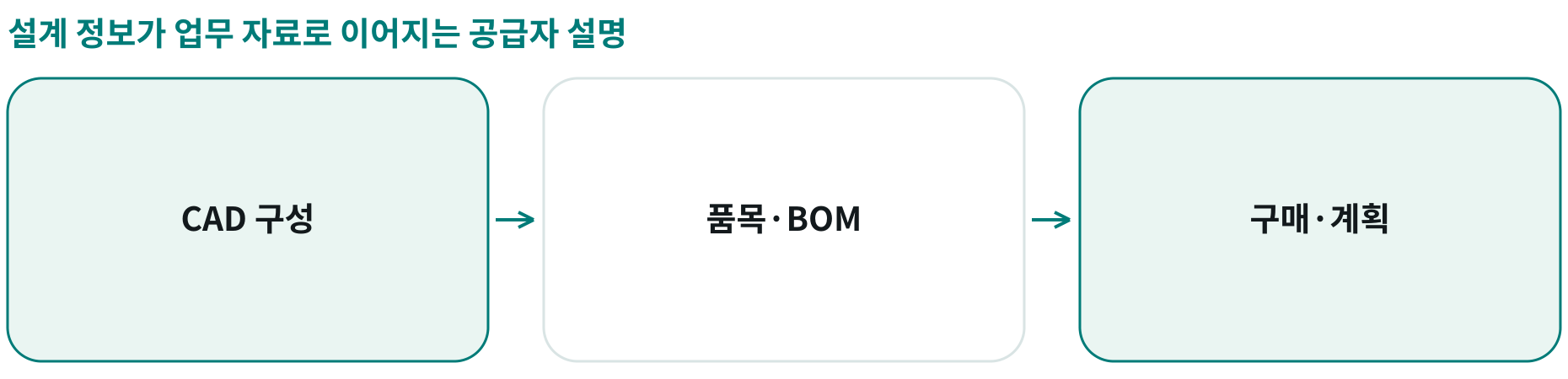

CAD 애드인에서 품목과 BOM으로 이어지는 정보
Day 12: OpenBOM CAD Add-ins: Connecting Design Data to the Rest of the Organization
공식 원문 보기SOURCE SUMMARY
원문 핵심 요약
Oleg Shilovitsky의 CAD 애드인·SmartSync 기능 해설
파일과 구조화된 속성의 함께 인계
설계 파일의 참조와 품목·구성·관계를 함께 연결하는 방식
구조화된 추출
부품·속성·구성과 관계를 읽어 품목·BOM에 연결한다고 설명
SmartSync
파일·조립 구조·메타데이터·버전과 체크인·체크아웃을 관리
파생 파일
CAD 설정에 따라 STEP·PDF·DXF 등 산출물을 연결하는 예
공급자의 기능 설명이며 CAD별 모든 설정 조합을 시험한 결과는 아니다
원문이 제시한 업무 관점
여러 설계 도구
기계 CAD와 전자 CAD의 정보를 공통 xBOM으로 연결하는 구상
사용 예
전자 PCB·기계 하우징·케이블 하네스가 같은 제품 구조에 참여
원문의 설명과 근거 범위
업무의 인계
설계에서 구매·계획으로
구매와 계획 담당자가 품목·수량·원가의 변화를 볼 수 있도록 하는 방향이다
통제의 구분
파일 잠금과 제품 관계
파일 편집의 잠금·버전 관리와 BOM·카탈로그 연결을 함께 설명한다
서면 원문을 읽었으며 연결된 데모 영상은 검토하지 않았다
APPLICATION PROPOSAL
별도의 적용 제안

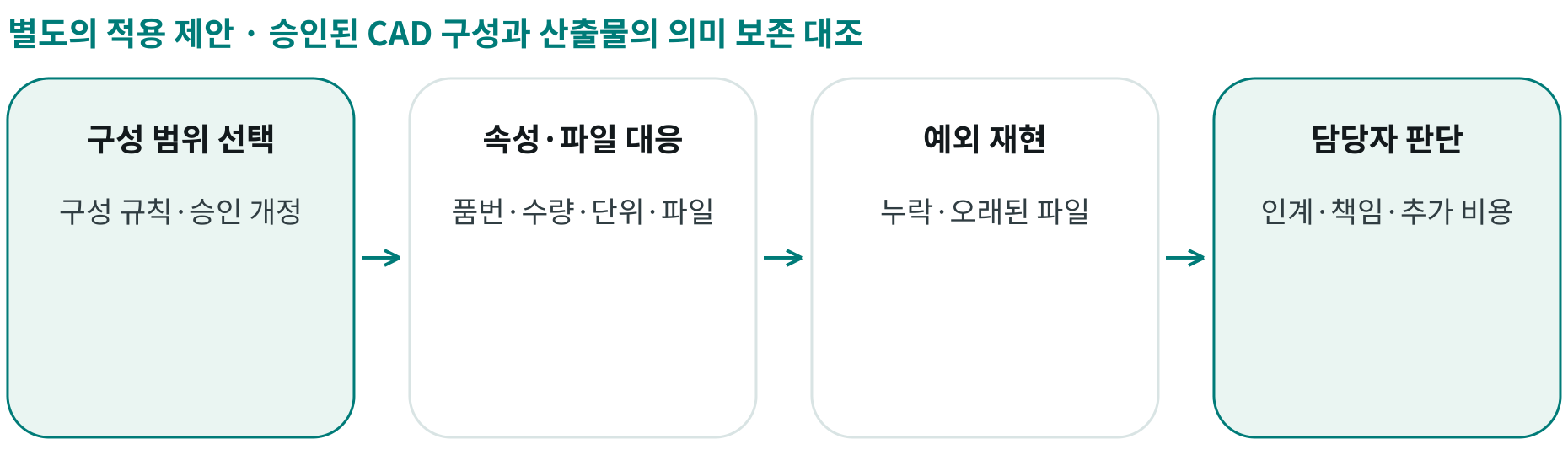

우리의 적용 제안: CAD 구성별 인계 속성의 보존 확인
같은 부품의 구성과 산출물 대응을 검토
대표 조립품의 승인된 CAD 출력·BOM 사본
승인된 사본으로 읽기·비교·제안만 수행
구성 범위 선택
기본형·선택형 등 기존 구성 규칙과 승인 리비전을 확정한다
속성·파일 대응
각 구성의 품번·수량·단위와 파생 파일 참조를 대조한다
예외 재현
누락 속성·오래된 파생 파일 같은 가상 예외를 사본에서 확인한다
담당자 판단
설계와 구매 담당자가 인계 조건·검토 책임·추가 비용을 검토한다
동일 범위의 기준선과 비교
구성 일치율
기준 구성과 동일한 품목·수량을 유지한 표본 비중
속성 보존율
필수 속성 중 의미와 단위까지 유지된 비중
파일 대응률
대상 품목에 맞는 승인 산출물로 연결된 비중
예외 확인시간
표본 오류를 발견하고 원인을 확인하는 데 걸린 시간
기존 기준과 사람의 승인 유지
운영 기준
기존 Teamcenter/PDM/ERP와 확립된 M-BOM을 기준으로 유지한다
기존 설계 유지
현행 CAD·PDM의 구성·잠금·리비전 규칙을 유지한다
자료 경계
애드인 설치·외부 업로드 없이 이미 승인된 산출물 사본을 비교한다
반영 승인
설계·BOM·구매 데이터 변경은 담당자의 수동 승인을 거친다
- 범위·기준선 합의
- 사본으로 시범 검증
- 오류·지표 검토
- 권한자 확대 판단
