SOURCE SUMMARY
원문 핵심 요약
Fusion 도면의 집계 BOM 삽입에 관한 공급자 안내
제품 전체의 품목별 수량을 표시
조립품 BOM을 만들고 도면 작업 영역에서 집계 형식으로 삽입

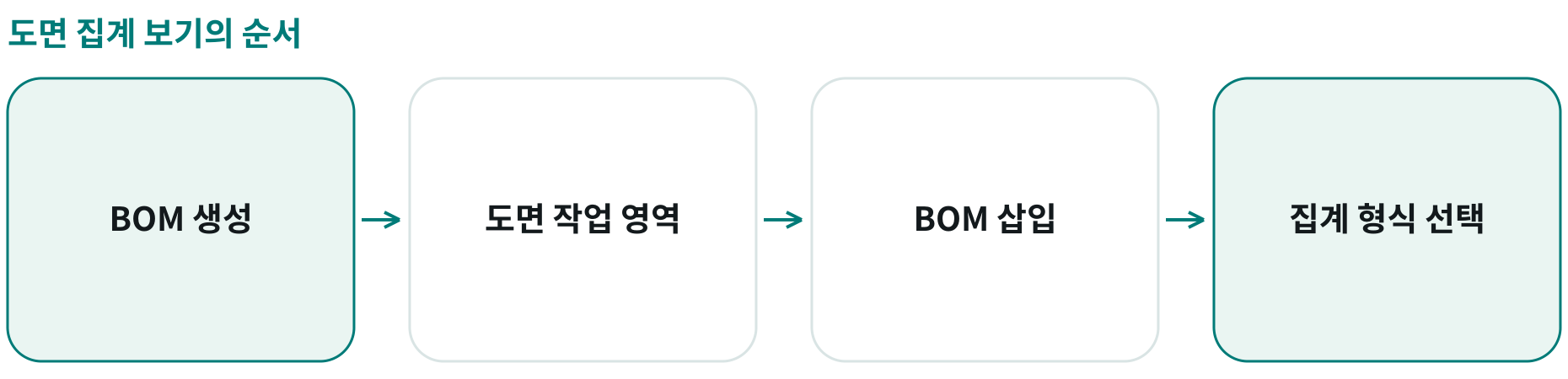

BOM 생성
추가 기능에서 조립품의 BOM을 생성
도면으로 이동
Fusion 도면 작업 영역에서 BOM 삽입 명령을 선택
집계 형식
Flattened BOM을 골라 품목별 총수량 목록을 도면에 배치
도입부는 미리보기라고 쓰지만 말미는 당시 최신 추가 기능에서 사용할 수 있다고 설명한다
원문이 제시한 업무 관점
목적
여러 하위 조립품의 부품을 총수량 관점으로 보여 주는 용도
자료의 활용
설계 문서와 구매 검토에 필요한 목록을 연결하려는 접근
원문의 설명과 근거 범위
표현의 범위
집계 보기
이 기능은 표시할 목록의 관점을 바꾸는 설명이며 모든 제조 구조를 평탄화하라는 요구가 아니다
검토한 자료
영상은 미검토
연결된 데모는 보지 않았고 도면 삽입·수량 집계를 직접 시험하지 않았다
모든 구매 업무가 평탄한 목록만 필요하다는 원문의 포괄적 표현은 검증되지 않았다
APPLICATION PROPOSAL
별도의 적용 제안

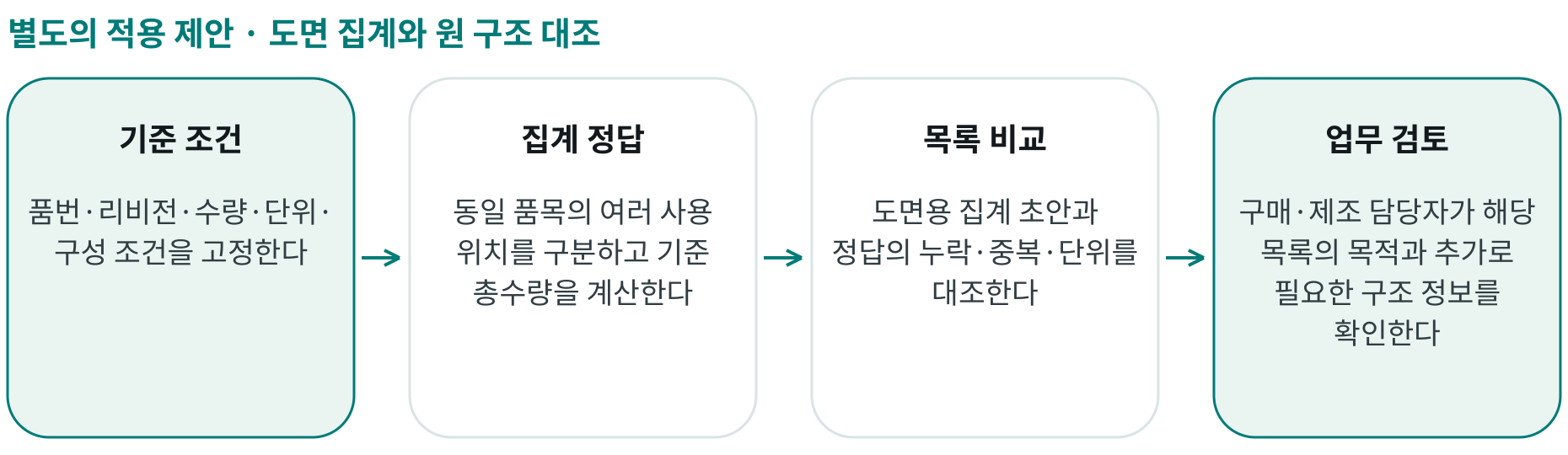

우리의 적용 제안: 도면의 집계 수량과 원 구조 대조
기존 M-BOM을 유지하며 표시 목록만 평가
한 조립품의 승인된 구조와 가상 도면 목록
승인된 사본으로 읽기·비교·제안만 수행
기준 조건
품번·리비전·수량·단위·구성 조건을 고정한다
집계 정답
동일 품목의 여러 사용 위치를 구분하고 기준 총수량을 계산한다
목록 비교
도면용 집계 초안과 정답의 누락·중복·단위를 대조한다
업무 검토
구매·제조 담당자가 해당 목록의 목적과 추가로 필요한 구조 정보를 확인한다
동일 범위의 기준선과 비교
총수량 일치율
품목별 집계가 승인된 정답과 일치한 비중
누락 검출률
목록에서 빠진 대상 품목을 확인한 비중
중복 집계율
같은 소요를 중복 계산한 항목 비중
검토 시간
도면 목록과 원 구조의 수량을 확인하는 데 걸린 시간
기존 기준과 사람의 승인 유지
운영 기준
기존 Teamcenter/PDM/ERP와 확립된 M-BOM을 기준으로 유지한다
구조 유지
현행 M-BOM·공정·위치 정보를 평탄한 목록으로 대체하지 않는다
운영 분리
추가 기능 설치나 실제 CAD·도면 변경을 수행하지 않는다
승인 책임
도면 배포·품목 반영·구매 실행은 기존 권한자가 승인한다
- 범위·기준선 합의
- 사본으로 시범 검증
- 오류·지표 검토
- 권한자 확대 판단
