CAD와 ERP 사이의 변환·검증 책임
How OpenBOM Enables ERP Sync for Any CAD System with a Fully Integrated User Experience
공식 원문 보기SOURCE SUMMARY
원문 핵심 요약
OpenBOM의 멀티 CAD·ERP 연동 방식에 관한 공급자 해설

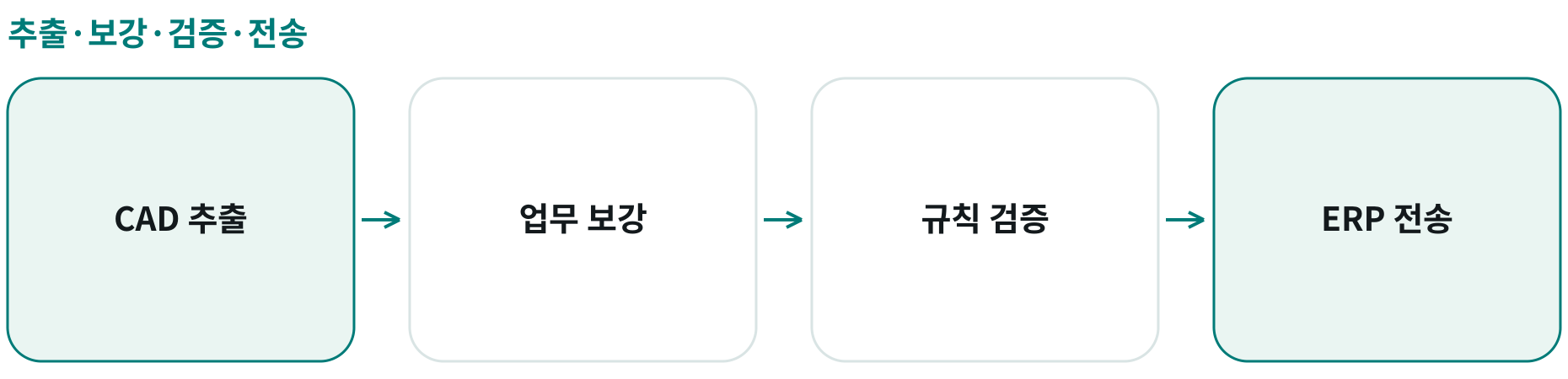

추출·업무 보강·ERP 반영
CAD의 구조와 ERP의 품목·조달 필드를 연결하는 xBOM 계층을 설명한다.
CAD에서 추출
조립 구조, 구성, 속성, 파일 참조와 미리보기를 xBOM 표현으로 변환한다고 설명한다.
업무 정보 보강
속성을 ERP 필드에 매핑하고 구매 담당자가 공급사·비용·소싱 정보를 추가한다.
검증 후 전송
필수값·품번·분류 규칙을 검사하고 ERP API로 품목과 BOM을 생성·갱신한다는 흐름이다.
연동 방식은 공급자 설명이며 모든 CAD·ERP 조합의 실증 결과가 아니다.
원문의 주요 내용
책임 분리
설계자가 CAD에 구매 정보를 모두 입력하지 않도록 공통 작업 공간을 제시한다.
기능과 주장을 구분해 읽기
연결 이력
품목·개정·파일 관계
동기화 뒤에도 ERP 품목과 원천 품목의 참조 및 변경 이력을 유지한다고 설명한다.
공통 사용자 경험
도구별 일관성 주장
여러 CAD·ERP에서 같은 매핑·검증·동기화 경험을 제공한다는 주장을 제시한다.
대표 예시는 SolidWorks·Onshape에서 Odoo로 이어지는 작업이다.
APPLICATION PROPOSAL
별도의 적용 제안

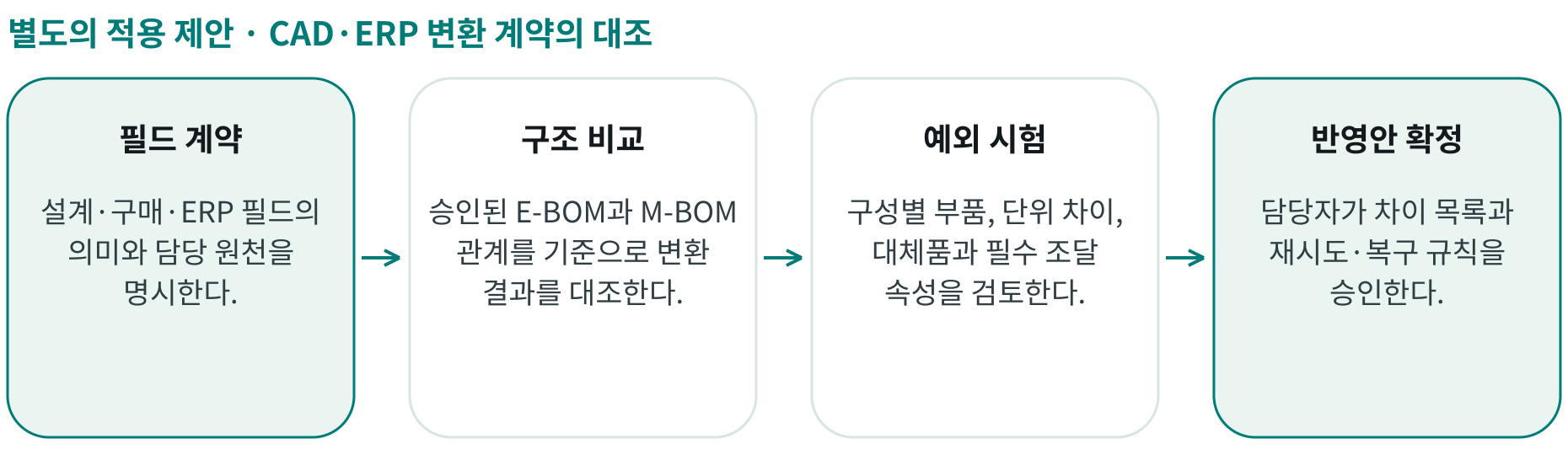

적용 제안: CAD·ERP 변환 계약 검토
한 조립품의 승인 구조를 이용한 인계 대조
기존 연동의 품목·개정·단위 매핑
읽기 전용 추출본으로 변환안을 비교
필드 계약
설계·구매·ERP 필드의 의미와 담당 원천을 명시한다.
구조 비교
승인된 E-BOM과 M-BOM 관계를 기준으로 변환 결과를 대조한다.
예외 시험
구성별 부품, 단위 차이, 대체품과 필수 조달 속성을 검토한다.
반영안 확정
담당자가 차이 목록과 재시도·복구 규칙을 승인한다.
기준선과 비교할 지표
매핑 정확도
검토한 필드 중 의미·단위·값이 일치하는 비율
구조 보존율
기대 부모·자식·수량 관계가 보존된 비율
예외 검토 시간
변환 예외 한 건의 판정에 걸린 시간
근거 연결률
변환 결과에서 원천 품목·개정으로 추적 가능한 비율
범위와 승인 원칙
기존 기준 유지
Teamcenter/PDM/ERP와 확립된 M-BOM의 품번·개정·승인 상태를 기준으로 삼는다.
쓰기 분리
시험 결과는 운영 ERP에 자동 등록하지 않는다.
지원 범위 확인
실제 CAD·ERP 버전과 커넥터 범위를 계약·시험으로 확인한다.
사람의 승인
설계변경·생산 반영·발주 등 실제 변경은 기존 책임자가 승인한다.
- 기준 사례 선정
- 분리 환경 비교
- 예외·비용 검토
- 사람이 확대 결정
