SOURCE SUMMARY
원문 핵심 요약
OpenBOM CAD·레거시 가져오기의 기술 개요
입력 형식에서 재사용 가능한 품목으로

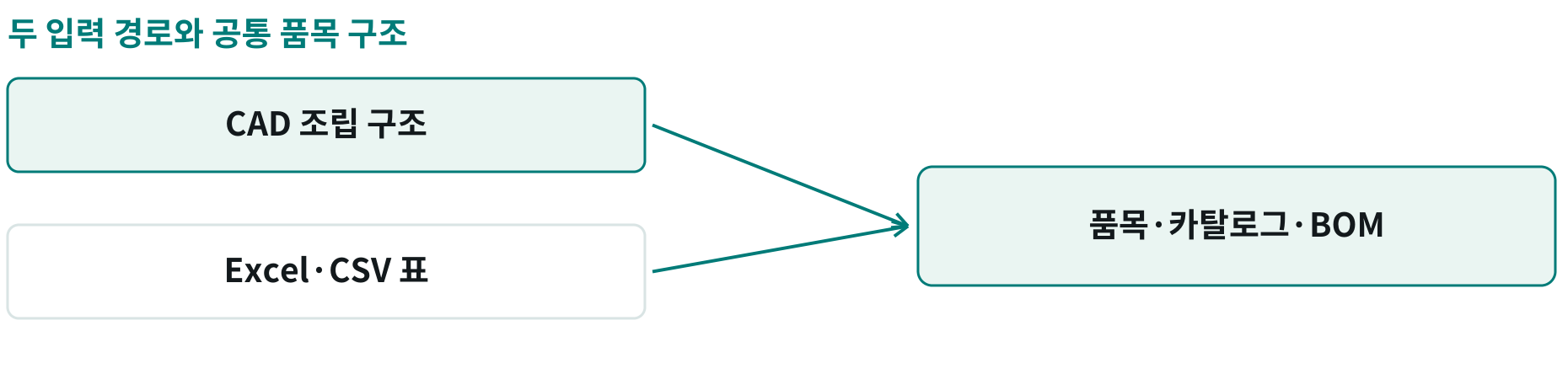

CAD 조립 구조와 Excel·CSV 자료를 품목·카탈로그·BOM 관계로 옮기는 과정을 설명한다.
CAD 경로
애드인이 CAD API에서 계층·메타데이터를 추출하고 API로 보내 다단계 BOM을 구성한다.
스프레드시트 경로
공통 열을 탐지하고 필요한 필드를 수동 매핑한 뒤 품목·속성과 구조를 만든다.
공통 객체
BOM은 수량·수준을 가진 품목 참조이며 카탈로그는 여러 BOM이 재사용하는 품목 정의다.
공급자가 설명한 기능 흐름이며 CAD별 메타데이터 지원은 다를 수 있다.
원문의 주요 내용
품목 재사용
카탈로그에 일치하는 품목이 있으면 재사용한다고 설명한다.
혼합 입력
모델링된 부품과 구매·비모델링 부품을 같은 품목 체계에서 참조하는 방식을 제시한다.
기능과 주장을 구분해 읽기
작게 시작
조립품 또는 표 한 개
저자는 작은 시험 자료를 가져온 뒤 구조가 기대와 같은지 확인하라고 권한다.
검증 항목
수량·계층·속성·사용처
품목 재사용, where-used, 수량·수준의 해석과 카탈로그 속성 매핑을 점검한다.
이 단계는 기능 온보딩이며 전체 업무 절차 정의와 구분한다.
APPLICATION PROPOSAL
별도의 적용 제안

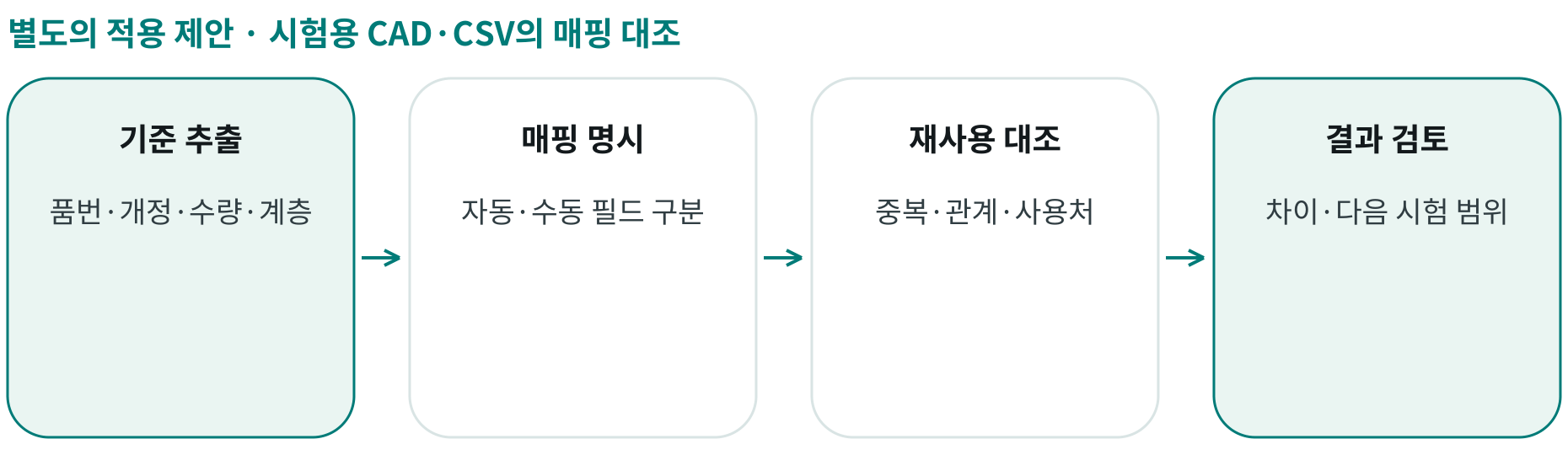

적용 제안: 가져오기 결과의 구조 대조
승인된 조립품과 표의 소규모 재현 검토
비민감 시험용 CAD·CSV 한 쌍
기존 체계를 유지한 분리 환경 비교
기준 추출
기존 승인 자료의 품번·개정·수량·단위와 계층을 기록한다.
매핑 명시
자동 탐지와 수동 매핑 필드를 구분하고 의미를 확인한다.
재사용 대조
중복 생성 여부, 부모·자식 관계와 사용처를 비교한다.
결과 검토
설계·생산 담당자가 차이 목록을 확인하고 다음 시험 범위를 정한다.
기준선과 비교할 지표
계층 일치율
기준 부모·자식 연결 중 가져오기 후 일치한 비율
수량·단위 일치
기준 수량과 단위가 모두 보존된 항목의 비율
품목 재사용 오류
기존 품목의 오연결 또는 불필요한 중복 생성 건수
매핑 검토 시간
같은 시험 자료의 매핑·결과 확인에 소요된 시간
범위와 승인 원칙
기존 기준 유지
Teamcenter/PDM/ERP와 확립된 M-BOM의 품번·개정·승인 상태를 기준으로 삼는다.
원천 보호
원본 CAD·표를 변경하지 않고 비민감 시험 복사본을 사용한다.
도구 검증
CAD 버전별 추출 범위와 계층 옵션을 별도로 확인한다.
사람의 승인
설계변경·생산 반영·발주 등 실제 변경은 기존 책임자가 승인한다.
- 기준 사례 선정
- 분리 환경 비교
- 예외·비용 검토
- 사람이 확대 결정
