데스크톱 CAD를 유지하는 데이터 연결

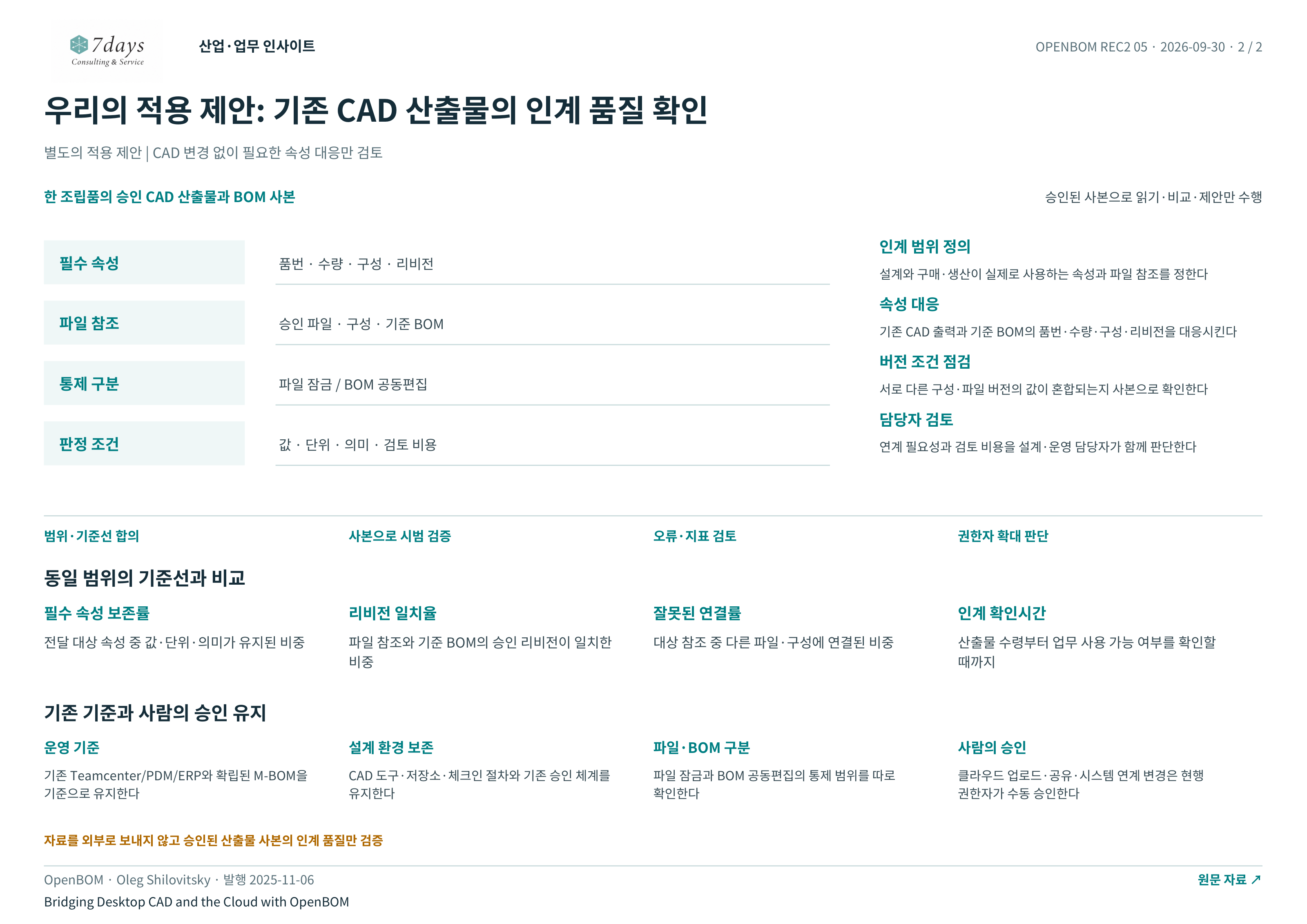

산업·업무 인사이트 정리 2026-09-30 · 2 / 2 데스크톱 CAD를 유지하는 데이터 연결 OpenBOM · Oleg Shilovitsky · Bridging Desktop CAD and the Cloud with OpenBOM · 발행 2025-11-06 OPENBOM REC2 05 분류: 제조 R&D · PLM·설계변경 별도의 적용 제안 우리의 적용 제안: 기존 CAD 산출물의 인계 품질 확인 CAD 변경 없이 필요한 속성 대응만 검토 한 조립품의 승인 CAD 산출물과 BOM 사본 승인된 사본으로 읽기·비교·제안만 수행 1. 인계 범위 정의: 설계와 구매·생산이 실제로 사용하는 속성과 파일 참조를 정한다 2. 속성 대응: 기존 CAD 출력과 기준 BOM의 품번·수량·구성·리비전을 대응시킨다 3. 버전 조건 점검: 서로 다른 구성·파일 버전의 값이 혼합되는지 사본으로 확인한다 4. 담당자 검토: 연계 필요성과 검토 비용을 설계·운영 담당자가 함께 판단한다 필수 속성은 품번 · 수량 · 구성 · 리비전, 파일 참조는 승인 파일 · 구성 · 기준 BOM이다. 통제 구분은 파일 잠금 / BOM 공동편집, 판정 조건은 값 · 단위 · 의미 · 검토 비용이다. 동일 범위의 기준선과 비교 필수 속성 보존률: 전달 대상 속성 중 값·단위·의미가 유지된 비중 리비전 일치율: 파일 참조와 기준 BOM의 승인 리비전이 일치한 비중 잘못된 연결률: 대상 참조 중 다른 파일·구성에 연결된 비중 인계 확인시간: 산출물 수령부터 업무 사용 가능 여부를 확인할 때까지 기존 기준과 사람의 승인 유지 운영 기준: 기존 Teamcenter/PDM/ERP와 확립된 M-BOM을 기준으로 유지한다 설계 환경 보존: CAD 도구·저장소·체크인 절차와 기존 승인 체계를 유지한다 파일·BOM 구분: 파일 잠금과 BOM 공동편집의 통제 범위를 따로 확인한다 사람의 승인: 클라우드 업로드·공유·시스템 연계 변경은 현행 권한자가 수동 승인한다 검토 순서: 범위·기준선 합의 → 사본으로 시범 검증 → 오류·지표 검토 → 권한자 확대 판단 자료를 외부로 보내지 않고 승인된 산출물 사본의 인계 품질만 검증 원문 자료: https://www.openbom.com/blog/bridging-desktop-cad-and-the-cloud-with-openbom
